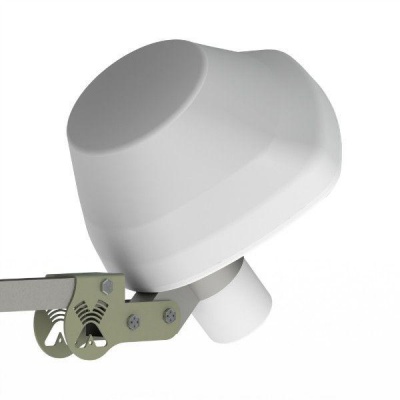

Антэкс AX-2400 OFFSET облучатель для офсетной антенны, 4G/LTE/WIFI

Артикул: 3987

780 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Облучатели АX-2400 Offset предназначены для использования в комплекте оборудования беспроводных систем передачи данных стандарта IEEE 802.11b/g (WIFI), 4G/LTE(2.5-2.7ГГц), и других устройств диапазона 2300-2700МГц. Облучатели имеют ширину диаграммы направленности порядка 90-100 градусов по уровню -10dB и идеально подходят для применения в комплекте с офсетными короткофокусными зеркалами (Супрал, F/D=0.5). Облучатели относятся к классу полосковых антенных решеток. Излучатели надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.

Электрические характеристики	AX-2400 Offset
Рабочий диапазон частот, МГц	2300-2700
Собственное усиление, dBi	8-9
Результирующее усиление при различных диаметрах офсетной параболической антенны	0,55м -20dBi 0,6м -21dBi 0,9м- 24,5dBi 1,2м -27dBi 1,5м -29Bi
Ширина ДН в плоскости вектора Е по уровню -10dB, град	110
Ширина ДН в плоскости вектора Н по уровню -10dB, град	105
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1,5
Допустимая мощность, Вт	50
Поляризация	вертикальная
Механические характеристики
Габаритные размеры, мм	120 х 120 х 80
Разъем	N-female
Материал кожуха	ABS-пластик с защитой от ультрафиолетового излучения
Материал излучателя	оцинкованная сталь
Материал рефлектора	сталь

Характеристики

Рабочий диапазон частот, МГц	2300-2700
Усиление, dBi	9
Ширина ДН в Н-плоскости, град	105
Ширина ДН в Е-плоскости, град	110
Волновое сопротивление, Ом	50
КСВ в рабочем диапазоне частот, не более	1.5
Допустимая мощность, Вт	10
Разъем	N-female
Технология MIMO	Нет
Гарантийный срок, мес.	12
