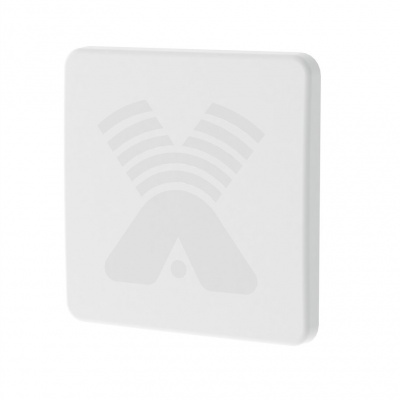

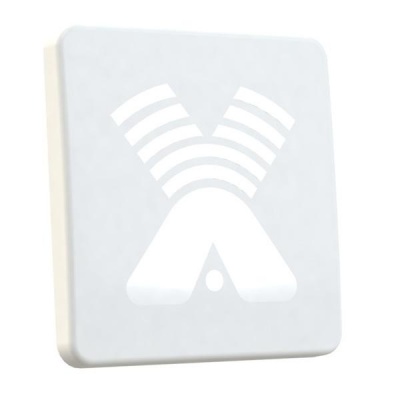

Антэкс AX-2520PF MIMO 2x2 панельная антенна

Артикул: 4435

3 370 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Панельная антенна АX-2520PF MIMO предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE, WIMAX диапазона 2.6 ГГц. АX-2520PF MIMO является узконаправленой и рекомендуется к применению на значительном удалении от базовой станции. Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E3372, Huawei E392) может достигать 100Мб/с. Для соединения с модемом используется кабель с волновым сопротивление 75 Ом, для чего антенна снабжена разъемами F-female.

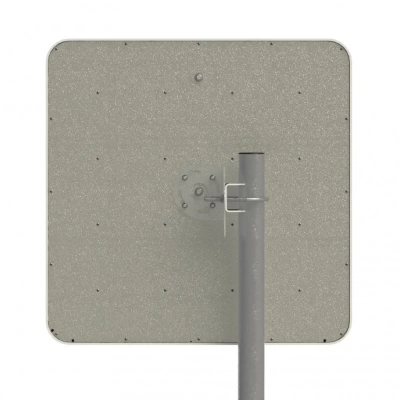

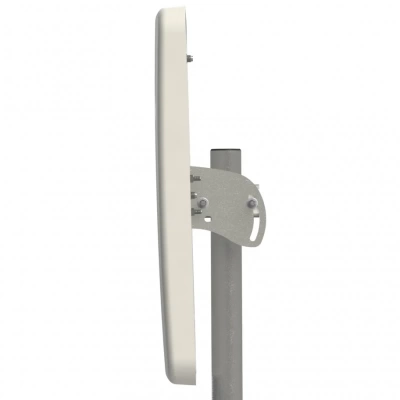

Тип антенны – синфазная полосковая решетка. Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус. Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера межму модемом и антенной). На антеннах предусмотрено подключение провода заземления. Крепление позволяет изменять угол наклона антенны и наклон поляризации. Для соединения с модемом используется кабель с волновым сопротивление 75 Ом, для чего антенна снабжена разъемами F-female.

Электрические характеристики	AX-2520PF MIMO 2x2
Рабочий диапазон частот, МГц	2500-2700
Усиление, dBi	19-20 х 2
Ширина ДН в Н-плоскости, град	13-15
Ширина ДН в Е-плоскости, град	13-15
Уровень боковых лепестков, не более	-12dB
Развязка между портами, не менее	35dB
Входное сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1,5
Допустимая мощность, Вт	50
Поляризация	гор.+верт. или +45/-45 градусов
Механические характеристики
Масса с креплением, г	3195
Крепление	мачта диаметром 20-52мм
Диапазон рабочих температур,гр. Цельсия	-40....+60
Габаритные размеры без крепления, м	0,45х0,45х0,06
Допустимая скорость ветра, м/сек	20
Разъем	2хF-female
Материал защитной коробки	ABS-пластик с защитой от ультрафиолетового излучения
Материал экрана	сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Характеристики

Рабочий диапазон частот, МГц	2500-2700
Усиление, dBi	19-20
Ширина ДН в Н-плоскости, град	13-15
Ширина ДН в Е-плоскости, град	13-15
Уровень боковых лепестков, дБ не более	-12
Волновое сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1.5
Изоляция между портами, дБ	35
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Габаритные размеры без крепления, м	0,45х0,45х0,06
Разъем	2xF-female
Материал защитной коробки	ABS-пластик с защитой от ультрафиолетового излучения
Материал	сталь, пластик
Технология MIMO	Mimo 2x2
Максимальное усиление, дБ	20
Вес, кг	3.2
Гарантийный срок, мес.	12
